Ampli rapide compensé

R1 = R2 = 2.2k. Pas de compensation.
Gain de 10dB
Ampli instable pour des gains inférieurs à 5
Ao=106dB
3 pôles : 200Hz, 4MHz, 16MHz

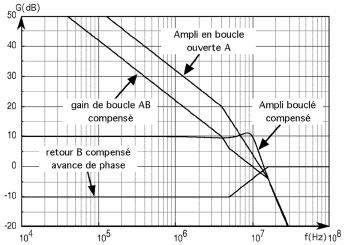

R1 = R2 = 2.2k. Compensation : C = 15pF
Gain de 10dB
Overshoot 1.2dB
Compensation par avance de phase dans la boucle de retour


La courbe de phase montre une marge extrêmement faible : la courbe du gain de boucle AB coupe l'axe 0dB à 6.5MHz, ce qui fait une phase de -170° pour cette fréquence. On a un overshoot de 15dB, l'ampli est inutilisable.
On remarque que le troisième pôle fait chuter la phase bien en deçà de -180° assez rapidement.

On a utilisé ici la compensation à avance de phase à ses limites : la marge de phase est d'à peine 30° !
Mais, l'overshoot reste raisonnable. Pour un gain de 6dB, la compensation n'est pas possible à réaliser.
On note le gain de phase procuré par le réseau de compensation : environ 30° maxi à la fréquence où AB coupe l'axe 0dB.
